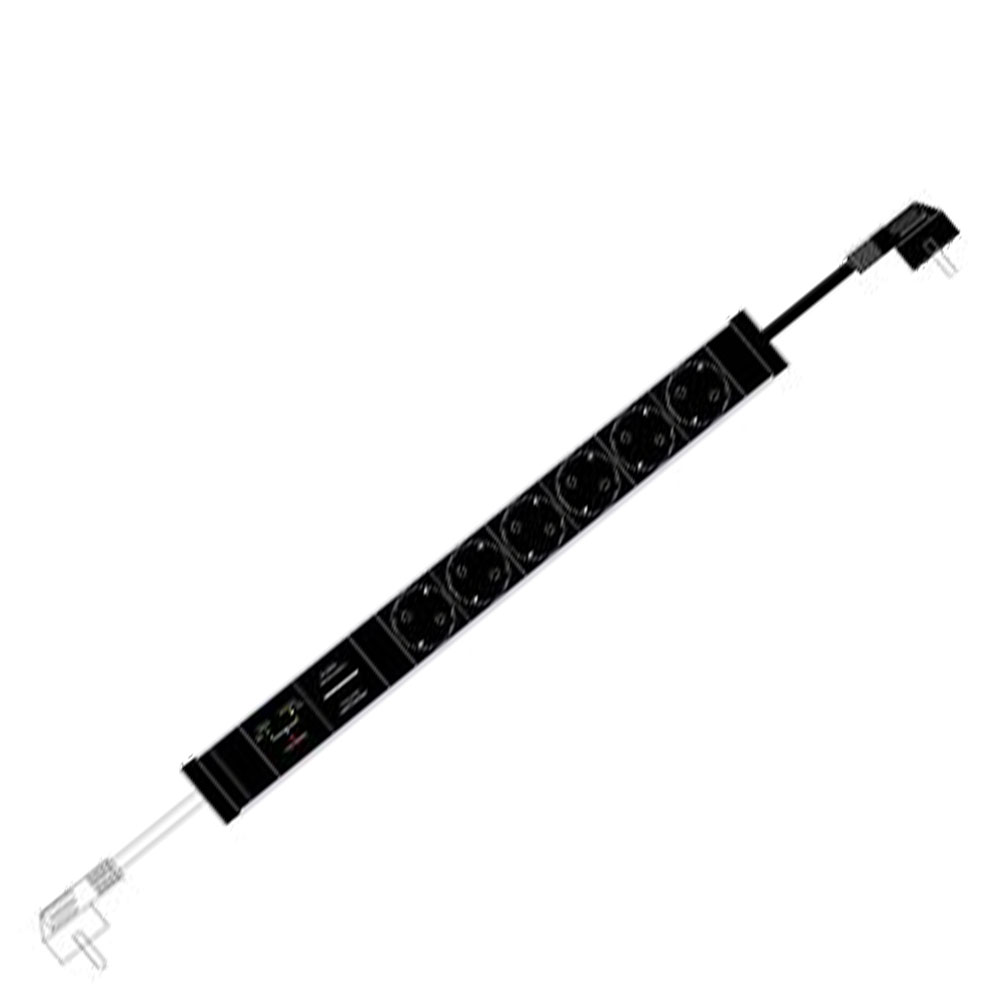

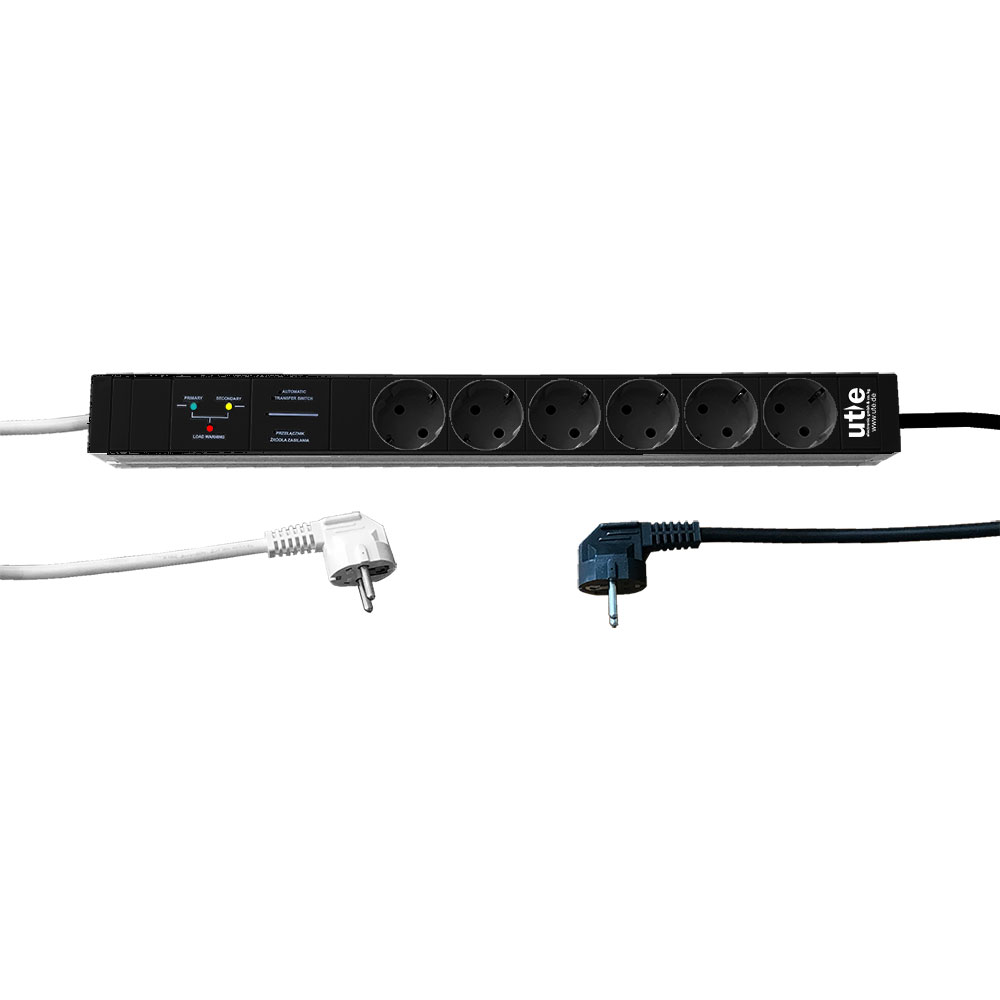

Automatischer Transferschalter mit 6 Schuko-Ausgängen für 16 A (3680 W) in schwarz

Redundanz auch ohne 2. Netzteil!

Kurzübersicht
16 A ATS für 19'' Schränke - zur vertikalen oder horizontalen Montage geeignet (1HE)

•     6x Schuko-Ausgänge (45° gedreht)
•     Maximalstrom: 16A (3680 W)
•     Netzspannung: 2x 230VAC
•     Farbe: schwarz (RAL9005)

Unser Automatic Transfer Switch (kurz ATS) ATS168S062, ist ein sehr zuverlässiger Transferschalter, der eine redundante Stromversorgung angeschlosser Geräte bis 16A gewährleistet. Wenn die Stromversorgung A ausfällt, wechselt dieser ATS automatisch und ohne Unterbrechung zur Stromversorgung B.

Dieser Transferschalter wird gerne bei Serverschrank klimatisiert eingesetzt

Der automatische Transferschalter ATS168S062 kann - ohne nachgelagerte PDU - mehrere (bis zu 6) Geräte gleichzeitig versorgen und dabei die Kosten für teure redundante Netzteile einsparen.

Durch die stetige Überwachung des Laststroms und der (Arbeits-)Spannung, kann der automatische Netzschalter ATS168S062 eine Veränderung von Strom und Spannung sofort erkennen und durch einen automatischen Wechsel auf die sekundäre Stromquelle eine unterbrechungsfreie Stromversorgung sicherstellen.

Die wichtigsten Funktionen und Eigenschaften des Automatischen Transferswitch ATS168S062 auf einen Blick:

•     Automatische Umschaltung von Stromquelle A zu Stromquelle B, bei Ausfall der primären Stromversorgung
•     Automatisches Umschalten - mit 10 Sekunden Zeitverzögerung - von Stromquelle B auf Stromquelle A, wenn die primäre Stromversorgung wieder stabil verfügbar ist
•     Sollte innerhalb der "10 Sekunden Zeitverzögerung" die sekundäre Stromversorgung (Stromquelle B) ausfallen erfolgt eine sofortige Umschaltung auf Stromquelle A
•     Ultra schnelles Umschalten zwischen den Stromquellen:
•         Transferzeit von Stromquelle A zu Stromquelle B: 15ms
•         Transferzeit von Stromquelle B zu Stromquelle A: 12ms
•     Zeitverzögertes Umschalten bei Rückkehr zur primären Stromversorgung:
•     Die Umschaltung von Stromquelle B zur Stromquelle A erfolgt mit einer Verzögerungszeit von 10 Sekunden.

Warum erfolgt die Rückkehr zur primären Stromquelle zeitverzögert?

Das zeitverzögerte Schalten von der sekundären Stromversorgung zurück auf die primäre Stromquelle ist ein äußerst sinnvolles Feature, dieser ATS-PDU.

Stellen Sie sich vor der ATS168S062 hätte dieses Feature nicht und an Stromqulle A läge ein Wackelkontakt vor, so würde der Automatische Transferswitch ständig, d.h. sobald (wenn auch nur kurzfristig) Strom an Quelle A anliegt, auf die primäre Stromversorgung schalten. Bedingt durch den Wackelkontakt würde Stromquelle A aber sofort wieder ausfallen und der ATS würde auf Stromquelle B schalten. Dieses würde zu einer extrem Belastung der verbauten Elektronikteile führen und die Lebensdauer des Automatischen Transferschalters deutlich verkürzen.

Technische Daten des kompakten Automatischen Transferschalters für 19'' Racks - Transfer Switch ATS168S062

Nennstrom:     16 A
Nennspannung:    230 V AC
Eingänge:     2x Eingangskabel mit Schuko-Steckern (fest verdrahtet) - Kabellänge 2 Meter
Versorgungskabel: H05VVF.3G1,5mm2 in weißer und scharzer Farbe
Ausgänge:     6x Schuko - 45° gedreht

Merkmale
Transferzeit     Stromquelle A -> Stromquelle B: 15ms
Stromquelle B -> Stromquelle A: 12ms
Verzögerungszeit     Verzögerte Rückkehr zur Stromquelle A - mit einer Zeitverzögerung von 10 Sekunden

Montage
Rackmontage möglich     √ (ja) - 19" Rackmontage-Winkel im Lieferumfang enthalten - Befestigungswinkel für den Einbau in 4 Ausrichtungen
Vertikale Montage     √ (ja) - Die vertikale Montage im 19-Zoll Schrank ist möglich (0HE)
Horinzotale Montage     √ (ja) - Die horizontale Montage im 19'' Server-Rack ist möglich (Nur 1HE)

Physische Eigenschaften
Abmessungen (HxBxT) (ohne Montagewinkel) 44 x 442 x 44 mm (19", 1HE)
Material Korpus: Eloxierter Aluminiumkörper
Abdeckung: Hochwertiger Kunststoff
Farbe (Kunststoffabdeckung) schwarz (RAL9005 ähnlich)
Schutzart IP20
Lieferumfang des Automatischen Transferschalters ATS 168S062

    1x ATS168S062: Automatic Transferswitch mit 6x Schuko Ausgängen für Lasten bis 16A
    2x Rack Mounting Brackets (separat vom ATS168S062)
    1x Benutzerhandbuch
